优槽KWIKSTRUT装配式支吊架运用BIM技术

发布人: 发布日期:2020-12-01 浏览数:212

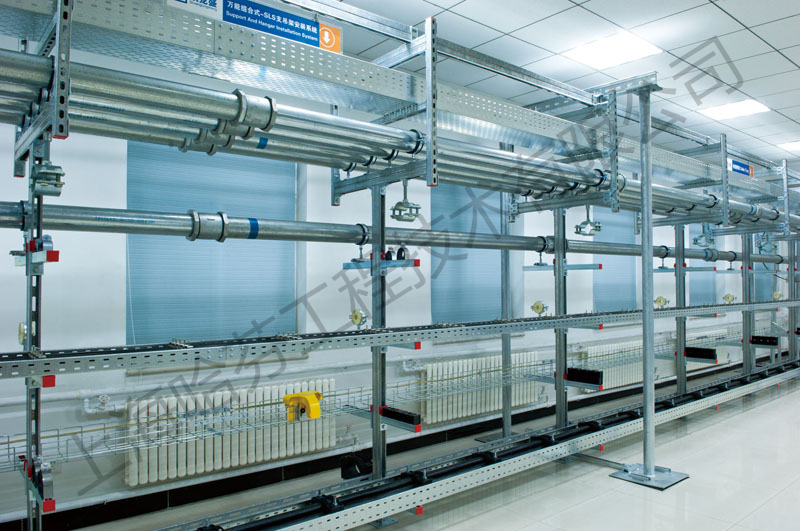

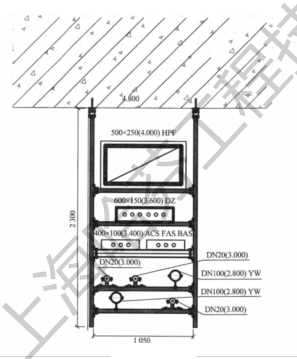

  组合支吊架,即装配式管线支吊架系统,该系统由槽钢系统、 配件系统、 管束系统等通过螺栓机械连接的方式组成一个整体。连接件可以随意调节管道支架的尺寸、 高度, 现场无需焊接。综合管线的吊架系统的框架由一个或多个槽钢组成的刚性支架;该组合支吊架根据设计管线安装层数一般分为单层或多层系统,并具备现场调节和增改的功能, 也更有利于管线布设的空间利用。根据现场管线数量、特点横梁(担)可根据现场实际情况进行标高或位置的调节,能根据后期系统运行需求进行系统扩展。其本身具有抗冲击, 防火, 防腐等各项技术指标。

大型室内工程的设备、风道、电缆桥架及各类管道的综合排布与安装往往会影响到本身及相关专业的施工进度及观感,而支吊架的选择与安装又是决定设备管道综合排布是否合理、美观的前提条件。通过对建筑物安装工程的室内支吊架因地制宜的优化设计和安装,使得设备、风道、电缆桥架及各类管道安装达到材料节约、布置紧凑美观及质量坚固可靠的效果, 同时为综合管的排布提供了有利的条件,并为建筑物安装工程的建设节省了工期,产生了一定的社会效益。

此技术适用于有多种管线,而布置空间有限的狭小场所。 特别是对于建筑工程的走道、

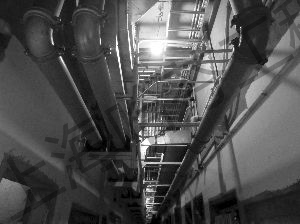

地下室及走廊等管线集中的部位。地下室作为建筑物结构的重要组成部分,各种设备种类繁多,各类管线错综复杂,在施工以及后期维护保养方面都存在很大的不便,尤其是泵房、风机房部分,管线更加密集,因此解决密集管线排布是地下室机电建设中的重要问题。

1、装配式管道支吊架的主要特点及组成

1.1.1 施工简便。 因为空调水系统、空调风系统、消防平层主管、强弱电桥架,可以采用同一支吊架,在施工前支架均已布置安装完成。 省去了穿插安装支吊架的复杂过程,提高了工作效率。

1.1.2 节约投资。 支吊架的减少,减少了钢材用量,节约了成本。

1.1.3 有效控制标高。 综合平横技术就是怎样有效的利用空间,在满足各种管线布置的前提下,压缩空间,可以有效的控制标高。

1.1.4 可使管线布局清晰。 支吊架的减少,均匀合理布置综合支吊架,使管线看起来清晰,没有零乱感。

1.1.5装配配置管道支吊架在现场不需要焊接、机械钻孔,可随意调节、重复使用。

1.1.6利用装配置管道支吊架,可规范各专业管线布置,减少各专业质检单的协调工作。

 1.1.7装配置管道支吊架由成品配件组成。组合件与弹簧螺母或锁扣通过机械连接可以任意调节管道支架的尺寸、高度。支吊架现场不焊接,并由套管式膨胀螺栓与混凝土结构可靠连接。

2、应用中的问题

 装配式管道支吊架有很多优点,但在实际工程中也暴露出一些不足,例如:产品主要依靠生产厂家的技术要求检验产品的质量,缺少规范详实的施工验收规范;安装过程中存在安装固定不到位、不规范,导致支吊架变形。

3、安装验收

 应在满足安全的前提下合理的安排施工工序。由于综合支吊架上的管线较多、吊杆较长,严禁在综合管线支吊架尚未形成承力体系前进管线安装及实验。管线安装前,应对膨胀螺栓做拉拔实验,其实验要求应满足技术规程的相关要求。膨胀螺栓在固定支吊架的结构混凝土中生根时,其螺栓的装入必须达到规定的深度值。

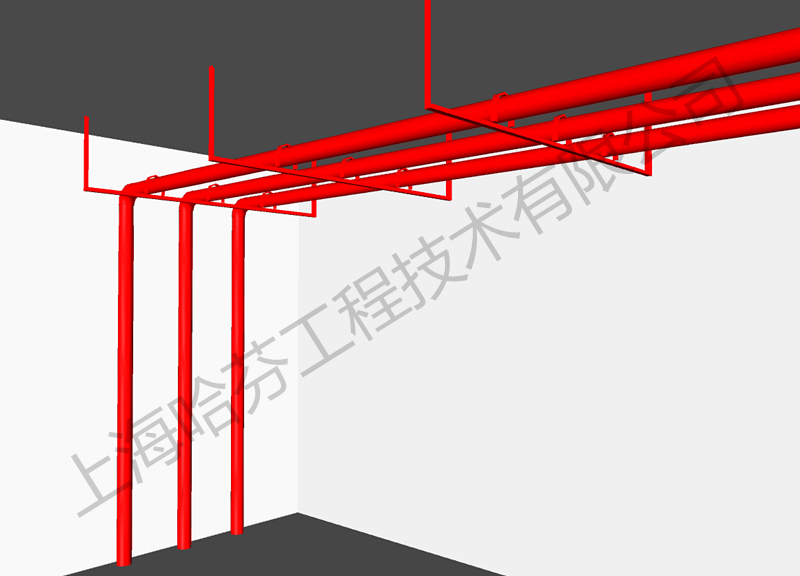

4、BIM技术的应用

BIM技术的特色是“所见即所得”,所以可以提前解决管线的碰撞问题,减少了现场施工的冲突,减少施工变更,为机电施工带来方便。组合支吊架的使用,可以节约材料、合理的布置管道。但是设计院出图时,各专业分开制图,没有考虑到施工时使用组合吊支架。现场施工时工人们就需要更具现场情况设置组合支吊架,还需要根据情况调节各种支吊架尺寸,没有图纸的指导,现场施工还是不够方便。

通过BIM技术的前知性,在管线设计过程中,有意识的设计使用组合支吊架,可以非常方便的指导现场施工。工人们可以通过BIM技术的出图,快速设置管道走向、标高,支吊架位置,因为设计时的碰撞检查,施工时,各专业同时施工成为可能。组合支吊架可以在管线布置前就预先安装,有效的节约工时、材料。
