| R21-25 | ||||||||||
| 均布荷载 | 集中荷载 | 轴向荷载 | ||||||||
横支撑间距(mm) | 允许抗压荷载和挠度 | 极限承载力(Kg) | 允许抗压荷载和挠度 | 极限承载力(Kg) | 作用于重心荷载(Kg) | 作用于表面荷载(Kg) | ||||
荷载(Kg) | 挠度(mm) | 荷载/200 | 挠度/360 | 荷载(Kg) | 挠度(mm) | 荷载/200 | 挠度/360 | |||
| 500 | 302 | 1.96 | 302 | 213 | 151 | 1.57 | 151 | 133 | 3486 | 1326 |
| 1000 | 151 | 7.84 | 96 | 53 | 75 | 6.23 | 60 | 33 | 2296 | 873 |
| 1500 | 100 | 17.52 | 42 | 23 | 50 | 14.02 | 26 | 14 | - | - |
| 2000 | 75 | 31.15 | 24 | 13 | 37 | 24.59 | 15 | 8 | - | - |
| 2500 | 60 | 48.68 | 15 | 8 | 30 | 38.94 | 9 | 5 | - | - |
| 3000 | 50 | 70.1 | 10 | 6 | 25 | 56.08 | 6 | 4 | - | - |
| 产品型号 | X-X轴 | Y-Y轴 | ||||||
| Ixx cm4 | Zxx cm3 | Rxx cm | Lyy cm4 | Zyy cm3 | Ryy cm | Area cm2 | ||
| R21-25 | 1.20 | 1.06 | 0.73 | 5.37 | 2.60 | 1.55 | 2.23 | |
l-惯性矩 Z-抗弯矩 r-回转半径 Area-截面面积
① U型槽钢作为支吊架的基础受力构件，可以和各种零部件配置，形成完整的结构支撑体系。
② 方便各种管道、电缆桥架和设备的安装、维护和扩容。
③ 优化的横截面设计决定了U型槽钢的高承载能力。
④ U型槽钢卷边内缘的齿牙设计，使得槽钢与弹簧螺母的连接更加安全。
⑤ 可以与墙体、地面、天花板等各种结构连接。
⑥ 多种便面处理可供不同环境下使用。

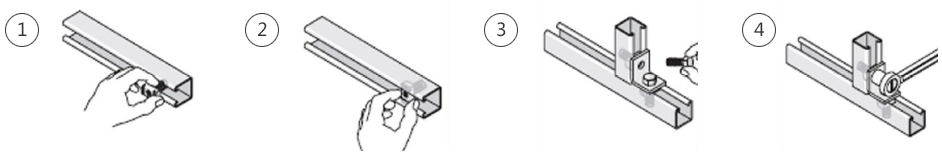

安装：
① 嵌入弹簧螺母旋转90度后，沿槽身移动使螺母固定在螺母所需位置。
② 安装连接件。
③ 连接其他构件。
④ 按弹簧螺母要求安装扭矩，旋紧螺栓。
