机电工程之抗震支吊架安装规范

根据原国家计委计标[1986]1649号文《关于请中国工程建设标准化委员会负责组织推荐性工程建设标准试点工作的通知》和《建筑机电工程抗震设计规范》（GB50981-2014)的要求，抗震支吊架是目前建筑机电设备用于抵抗地震作用力而增设的抗震支撑系统。为便于工程安装人员更好地了解和掌握该系统的工艺标准，特此编制此标准。

一 编制依据

1.《建筑机电工程抗震设计规范》（GB50981-2014)

2.《建筑抗震设计规范》（GB50011-2010)

3.《非结构构件抗震设计规范》（JGJ339-2015)

4.《建筑机电设备抗震设计规范》（CJ/T 476-2015)

5.《管道支吊架第一部分：技术规范》（GB/T17116.1-1997)

6.《装备式管道吊挂支架安装图》（03SR417-2)

7.《室内管道支架及吊架》（03S402)

8. 北京市龙达成品支吊架安装系统图册

二 适用范围

抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计（含地下综合管廊）；抗震支吊架产品的质量应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》；抗震支吊架安装及验收除应符合本规程外，尚应符合国家现行有关标准的规定。

1 为保证建筑机电工程在地震作用下，仍能运行，对于吊杆长度不大于300mm的吊杆悬挂管道，建议进行抗震支架的补强；

2 抗震设防管线内容：

2.1国标强条必须严格执行：

防排烟风道、事故通风风道及相关设备应采用抗震支吊架

（注：含排烟，消防补风系统，消防前室正压送风系统，管线及风机相关设备）

2.2国标非强条但应严格执行：

2.2.1管径大于等于DN65的生活给水、热水及消防管道，当采用吊架、支架或托架固定时，应按本规范第8章的要求设置抗震支吊架；

注：国外消防跟防排烟这两个系统严格执行

2.2.2重力大于1.8KN的空调机组、风机等设备当采用吊装时应设置抗震支吊架

2.2.3管径大于或等于25mm的燃气管道均应进行抗震设计；

2.2.4 管径不小于DN60mm的电气配管及重力不小于15N/m的电缆梯架、电缆槽盒、母线槽均应进行抗震设防；

2.2.5矩形截面面积大于等于0.38m2和圆形或直径大于等于0.7m的风道可采用抗震支吊架；

三 基本规定

1.抗震支吊架材料、规格、要求均应符合现行行业标准《建筑机电设备抗震支吊架通用技术条件》CJ/T476的规定，并附有检测报告和出厂合格证。

2.抗震支吊架的所有构件均应采用成品构件，除C型槽钢、全螺纹吊杆可以进行现场切断外，不得对其它产品进行现场加工。

3.抗震连接构件及管道连接构件材料厚度不应小于5mm，表面宜采用锌铬涂层、热浸镀锌等方式处理。

4.锚栓性能应符合现行行业标准《混凝土用膨胀型、扩孔型建筑锚栓》JG160的规定，锚栓的选用应符合现行行业标准《混凝土结构后锚固技术规程》JGJ 145的规定。

5.抗震连接构件与建筑混凝土结构体连接的锚栓，应采用具有机械锁键效应的后扩底锚栓，不得使用膨胀锚栓。抗震连接构件与钢结构连接，应采用专用夹具进行连接。

四抗震支吊架形式

机电系管线抗震支吊架分为：管道抗震支吊架(单管，门型，桥架抗震支吊架，风管抗震支吊架。

1 水平管线

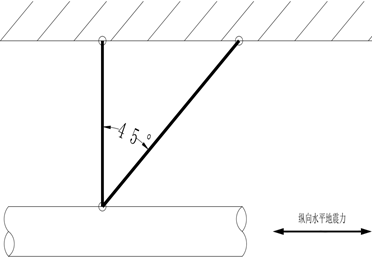

1.1 承受的地震力分形式

2 垂直管线：四向抗震支吊架

五 抗震支吊架一般规定

1抗震支吊架的最大间距 表---1

注：改建工程最大抗震加固间距为上表数值的一半。

2抗震支吊架设计的一般规定（具体的专业对应的支架，在后面各专业分项中具体细化分析）

3 侧向抗震支吊架的规定：

3.1 每段水平直管段应在两端应设置有侧向抗震支吊架

3.2两个侧向抗震支吊架距离大于表4.1中规定的最大设计间距，应依次增设侧向抗震支吊架，来满足4.1中的间距要求

3.3每段水平直管段末端的1.8米范围内应设置纵向抗震支吊架

3.4水平直管段过渡到不需要抗震支撑的另一尺寸的管段是，过渡点看成是终点，应在过渡点安装侧向抗震支吊架。

3.5沿墙敷设的管道当设有入墙的托架、支架且管卡能紧固管道四周时，可作为一个侧向抗震支吊架

4 纵向抗震支吊架的规定：

4.1每段水平直管段应至少设置一个纵向抗震支吊架。

4.2两个纵向抗震支吊架距离大于表1中规定的最大设计间距，应依次增设纵向抗震支吊架，来满足表1中的间距要求。

4.3每段水平直管段末端的12米范围内应设置纵向抗震支吊架。

5 立管的抗震支吊架设置规定：

5.1当立管长度大于1.8m时，应在其顶部及底部设置四向抗震支吊架，当立管的长度大于7.6m时，应在中间加设四向抗震支吊架，是立管的两个四向抗震支吊架的间距不得大于7.6m。

5.2连接立管的水平管道应在靠近立管的0.6m范围内设置第一个抗震支吊架；

5.3与水平管段相连的立管，靠近接头处的四向抗震支吊架可视为与其连接的水平管段的一个双向抗震支吊架

5.4当立管通过套管穿越结构楼层时，因套管可限制立管水平方向的位移，可作为立管的一个四向抗震支吊架

5.5 刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。应符合下列规定：见表—2

抗震支吊架间允许纵向偏移表----2

5.5.1 水管及电线套管不得大于最大侧向支吊架间距的1/16。

5.5.2 风管、电缆梯架、电缆托盘和电缆槽盒不得大于其宽度的两倍。

5.5.3对于水平单水管抗震支架，抗震斜撑直接作用于管线，当其在转弯处0.6m范围内设置侧向抗震支吊架，其可作为另一侧管线的一个纵向抗震支吊架，可承受另一侧6m管线的纵向地震力。

5.6抗震支吊架的构造规定：

5.6.1抗震支吊架，承受压力的杆件长细比应小于等于200，只承受拉力的杆件长细比应小于等于300。
